1路视频+1路反向数据光端机 型号：WTS-DV10100ZST/R |
产品简介：
1路数字视频光端机，在1芯光纤上传输1路高质量复合视频、1~8路正向音频或1~4路双向音频或1~4路正向/反向/双向异步数据或1~4路双向开 关量信号等。采用全数字无压缩技术，能支持任何高分辨率运动、静止图像无失真传输。
已广泛应用于安防监控、高速公路、电子警察、自动化、智能小区等诸多领域。
产品特点：
> 工业级设计，可靠性高，全表面帖装技术
> PAL、NTSC、SECAM全制式兼容
> 超过RS250C对SNR、DG、DP的规定
> 8MHz视频带宽@-3dB、SNR≥70dB
> 24位数字音频，82dB SNR
> 在光功率允许范围内视频质量与传输距离无关
> 全数字无压缩、无损伤监控级传输
> 光纤接口单纤/双纤，单模/多模可选
> 光纤WDM/CWDM/DWDM技术
> 支持视频、数据、音频的并行传输，双向/单向可选
> 支持任何高分辨率视频信号
> 支持视频无损再生中继
> 最大80Km传输距离
> 先进自适应技术，使用时无需调节
> 支持RS232/RS485/RS422或曼彻斯特码
> 台式、壁挂式、19英寸1U机架式或4U插卡式
> 支持用户定制及OEM方式
产品参数：
光纤接口
接口 FC/PC, SC/PC, ST/PC可选
光波长 多模850nm/1310nm，单模1310nm/1550nm
发送功率： ≥-9dBm
接收灵敏度： 优于-34dBm(误码率<10-11)
传输距离 0~20Km(单模光纤,标准型)
0~40Km(单模光纤,中距型)
0~60Km(单模光纤,长距型)
0~80Km(单模光纤,长距型)
0~2Km(多模光纤,标准型)
注：可根据不同需求定制为不同光接口类型。
视频
信号制式： PAL/NTSC/SECAM
标称输入输出电平： 1Vp-p
标称输入输出阻抗： 75Ω
每通道带宽： 8 MHz
抽样频率： 16MHz
量化等级： 8-10bit
微分增益： 1%（典型值）
微分相位： 1?（典型值）
加权信噪比： 70dB（典型值）
色亮度延时差： 10ns（典型值）
色亮度增益差： ±10%（典型值）
连接器： BNC
注：支持正向、反向、双向视频。
音频
每通道带宽： 20Hz~20KHz
采样频率： 96KHz
量化等级： 24bit
输入阻抗（Line-in）： 47Ω（非平衡)
输出阻抗（Line-out）： 10Ω（非平衡)
标称输入输出电平： 2Vp-p
非平衡加权信噪比： 85dB（典型值）
总谐波失真： 0.1%（典型值）
连接器： RJ45口
注：支持正向、反向、双向音频。
异步数据
接口类型： RS232/RS485/RS422/ Manchester码
工作模式： 全双工/半双工
通讯速率： 300~115200波特率
误码率： <1×10 -9
数据连接器：RJ45
注：支持正向、反向、双向数据。

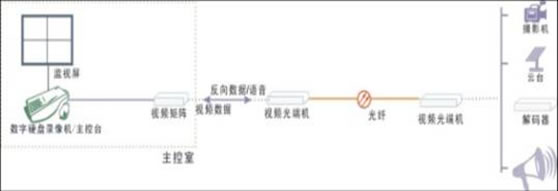

方案应用： |
|
| |
| |
|
|
| |
|
|
