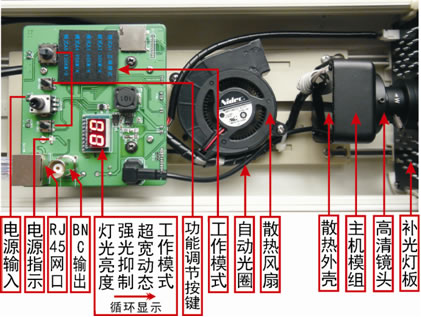

200万数字高清车牌摄像机（型号:WTS-9604EIR）	内部结构图
【强光抑制+快门可调功能+补光灯强弱可调+ONVIF协议】
适用场合: 用途广泛，在街道夜视环境下，本摄像机既能看清车牌又能兼顾周边环境，适用于预算不高的乡镇道路、国道、省道、学校进出 　　　　　口、医院进出口、小区进出口、加油站、大型工业园进出口、停车场出入口、城市路况等监控场所等监控场所!
功能特点: ★采用最新ARM11高性能多媒体处理器； ★搭配200万像素SONY传感器，最高支持1920*960分辨率30帧/秒； ★嵌入式智能算法,保证夜间与白天看车牌最佳效果； ★能监控1-3车道，有30码、60码、90码、120码5种模式可选； ★具有ONVIF协议； ★安装调试简易, 不需客户端软件，所有车牌功能都在摄像机控制板上完成，再直接存入NVR或电脑即可实现录像以达到监控车牌的目的； ★采用特殊辅助光源补光距离：1-30米可调，夜间也可获得清晰的彩色图像 ★内置镜头：f=5-15mm自动光圈百万高清可调焦镜头,可根据需要随意调节； ★数码显示功能：补光灯当前亮度值、强光抑制当前值、超级宽动态功能是否打开、当前工作模式这四种主要功能，通过数码管循环显示出 来，时间间隔为3s,所有功能调好后，数码管自动关闭，当又有调试时，再自动开启显示； ★异常自动恢复功能，网络中断后可自动重连； ★丰富的网络协议，支持TCP/IP，HTTP，TCP，RTSP，UDP，SMTP，FTP，NTP，UPNP等多种协议； ★网络接口，10Base-T/100Base-TX 以太网接口；POE（802.3AF）； ★采用黄光灯补光（LED黄光灯92颗），可见光有效距离30m，且可根据环境进行亮度强弱调整，夜间也可还原彩色效果，有效的解决了传统 红外机只能体现黑白图像的缺陷；补光灯的亮度白天晚上随意可调，白天的亮度模式和晚上的亮度模式互不影响，这就弥补了只有晚上才能 开启补光灯的缺陷； ★安装施工简单，无需破地埋地检，无需专业人士调试，连接NVR或电脑调取录像回放，可以看清车牌，识别率在95%以上 ★完整的SDK 支持，允许用户通过SDK 包进行二次开发； ★可直视强光，并可看见强光下的目标； ★内置温控设备，使机体内温度控制在45度以下，从而延长使用寿命； ★IP67防水标准，防水防雾；自带加温，散热器，高品质双层加厚隔热护罩； ★前端采用独特的双玻璃设计，可有效避免辅助光开启时产生光晕和光斑现象。
技术参数：
型 号 WTS-9604EIR 视频 成像元素 1/2.8＂ SONY 200万像素逐行传感器 有效像素 1920× 960 最低照度 彩色时：0.1Lux at F1.2 / 特殊光源开启时：0.001Lux at F1.2 宽动态 支持 光圈控制 DC驱动 压缩标准 H.264，M-JPEG可选 支持双码流 主/次码流，H.264/M-JPEG可选 视频分辨率 1920*1080，1280*960，1280*720，D1,CIF,QCIF 可调视频参数 Brightness, hue, contrast, saturation, sharpenness 帧率 1-30帧/秒（1920*1080、1280*960、1280*720） 压缩码率 256KBPS-12Mbps 音频压缩算法 G.711 9：16显示模式 支持视频9：16的显示模式 OSD字符叠加 支持中英文字符叠加：通道名、日期时间叠加，叠加位置可调 3D降噪技术 减少每一帧图像出现的噪点从而使画面更清晰 ROI区域增强 可以使画面中某个指定区域比区域外的图像更清晰 音频输入 1通道线性输入，输入阻抗：1kΩ 音频输出 1通道线性输出 存储 支持存入PC或NVR 镜头 f=5-15mm自动光圈工业镜头 网络 网络接口 1个RJ45，10/100M 自适应， 1个BNC接口，1个电源输入接口 网络协议 HTTP, HTTPS, RTSP, RTSP over HTTP, TCP/IP, UDP, uPnP, NTP, SMTP, DHCP,DDNS, DNS, DHCP, PPPoE, FTP 等 接入协议 WEB, SDK API, ONVIF2.2 存储 电脑或NVR 电脑或NVR 安全 内置看门狗 在异常情况自动复位系统，以保证系统正常运行 远程复位 通过网络控制远程复位系统 其他 操作系统 Microsoft Windows XP/Windows 7 浏览器：Microsoft Internet Explorer 6.x or above 视频输出 1.0Vp-p,75Ω 供电电源 DC12V 工作温度 -10℃—50℃ 重量 约2500 g 尺寸 12寸（长）390mm×（宽）140mm×（高）143mm
