| 沃特森保安监控系统 |

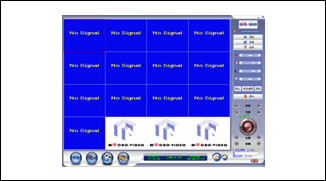

主界面 |
系统概述：

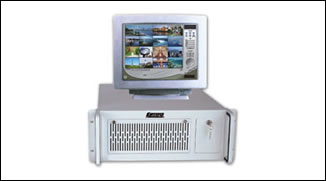

· WTS-DVR4000系列是一套基于计算机数字图像处理技术的新一代视频处理和长时间存储系统。它采用Philips
7130芯片对模拟视频信号进行数字化、实时压缩编码后存储在系统的硬盘中或通过计算机通讯网络传输实现数据共
享。该系统可同时处理1-24路视频信号。广泛应用于银行、电力、电信、水利、智能大楼等领域 |
系统功能：
· 数字硬盘录像监控系统和多画面处理器
·以多种显示模式支持多达24 路摄像机输入
·支持中国电视制式
·在最优条件下实时显示和录像可达24路视频
·实时数字视频压缩
·同时视频回放和录像
·录像回放提供文件列表模式和时间表模式，用户使用更加方便灵活
·报警触发录像
·报警输入/输出接口
·报警提前预录录像
·可编程计时器，规定录像时间
·视频移动探测报警录像
·易于通过软件升级进行扩展和系统集成
·支持多种语言
·通过电话线，公网（ADSL，宽带网）和电脑局域网进行交互式在线访问和录像回放
产品特性：
· 多通道实时性：系统采用实时并行处理技术、真正实现了1-24路的实时压缩处理。每个通道均可独立操作互不
干扰，可对每个通道的高度、对比度、色度、饱和度进行调整。
· 长时间录像存储：每路每小时占用的空间约为100-250Mbytes左右。
· 智能录像管理：每路均可根据独立的时间表在一周内灵活安排录像日程，每天可在24小时内设置录像时段。系
统自动删除过时的录像文件。系统可根据每路的报警设置进行报警录像联动处理。
· 精细查询、回放功能：用户可根据摄像枪编号，时间段，事件等条件准确快速查找到所需要的录像文件并回放
回放时可随意快进、慢放、逐帧、逐秒、重复等方式，图像可以全屏放大。
· 网络传输功能：系统内置网络传输功能，通过网络可实现联网计算机的“中心集中录像”或“网络分布式录像
”，充分利用了网络资源，提高了系统的可靠性和可用性。网络传输采用了标准的TCP/IP协议，利用“多目广
播”（MultiCast）技术减少了网络占用带宽，实现了“一点对多点”和“多点对多点”的应用。
· 高效成熟的压缩算法：系统采用MPEG4算法，压缩比高，图像质量好。
· 场景突变检测：系统具有“场景突变”检测功能，系统对光线、背景的突变能及时检测，此功能对电路“跳火
”和爆炸等现象特别有效。
· 字符叠加功能：每路信号均可在图像上叠加中、英文字符甚至图形标记，位置可随意设置。
· 系统稳定性：系统设计时充分考虑了长时间运行的稳定性问题，在硬件和软件中设有“异常检测”和“系统自
逾”功能，系统一旦有严重异常故障，会在20秒内复位重新启动并记录下最后的运行信息资料。 |
| 主要功能： |
|
型 号 |
WTS-DVR4004 |
WTS-DVR4008 |
WTS-DVR4016 |
WTS-DVR4024 |
视频输入（路）
|
4 |
8 |
16 |
24 |
音频输入（路） |
4 |
8 |
16 |
24 |
显示总资源（PAL） |
100帧/秒 |
200帧/秒 |
400帧/秒 |
600帧/秒 |
录像总资源（PAL） |
100帧/秒 |
200帧/秒 |
400帧/秒 |
600帧/秒 |
TV输出 |
可选配 |
报警输入（路） |
16 |
16 |
16 |
16 |
报警输出（路） |
8 |
8 |
8 |
8 |
分辨率 |
384
X 288 768 X 288 768 X576 |
画面分割模式 |
全屏、4、7、9、13、16、24翻页显示 |
视频压缩标准 |
H.264压缩 |
录像方式 |
手动/连续/定时/触发启动（移动帧测/预制报警） |
录像查询 |
按时间、存盘位置、监视点等智能查找 |
视频监测 |
多个分区，感知度可调 |
前端控制 |
云台/电动镜头/快球/辅助开关 |
兼容性能 |
支持多种快球和解码器协议（可补充协议） |
网络分控 |
LAN/WAN/DDN/PSTN |
备份方式 |
扩展硬盘阵列、移动硬盘、USB盘、CD-R/RW（选配） |
打印支持 |
支持、抓拍图像为JPG/BMP格式 |
|
|
| |
