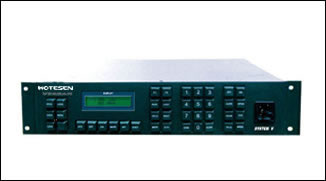

WTS68-30D/30R/30VDA/30VLD系列视频矩阵切换/控制系统
　系统概述：
　　· WTS68-30 系列矩阵切换/控制系统适用于所有小型安防系统工程。可确保最高的可靠性，同时还具有很高的性
　　　 价比。
　　· WTS68-30 系列矩阵切换/控制系统采用微处理器一体化设计，集视音频切换、前端设备控制、报警输入联动、
　　　 前面板控制键盘于一身。系统则最大可切换64路视频输入信号到8路视频输出，并且可配置多个控制键盘或计算
　　　 机图形工作站。通过·WTS28系列解码器可对云台、镜头实现前端控制，也可以连接WTS88系列智能球进行摄像
　　　 机控制。 单个2U机箱，可选台式或机架安装。矩阵切换/控制系统通过RS-232数据与控制器PC机进行通信。

　　· WTS68-30 系列矩阵切换/控制系统具有3个RS-232端口，通过WTS28-81X系列通道扩展器可扩展为12个通道。可
　　　 连接WTS68-K系列键盘、WTS28-96X系列报警接口箱、SFT58系列多媒体控制软件等设备。4组控制码输出口可连
　　　 接WTS28系列解码器、WTS68-30A系列音频箱等设备。

　产品特点：
　　· 微机处理控制
　　· 最大64路输入8路输出
　　· 可直接输出peleco"p"协议；9600bps
　　· 3个RS-232通讯口，可扩展为12个
　　· 单独的监视器自动切换，可正向或反向运行
　　· 4组控制码输出口可直接连接控制曼码前端设备
　　· 摄像机镜头控制
　　· 72个摄像机场景预置
　　· 两种不同的报警显示方式
　　· 三种报警状态清除方式
　　· 自带16路报警输入，可进行摄像机联动切换
　　· 2路报警输出，可控制灯光等设备
　　· 前面板全功能键盘（二维变速摇杆）
　　· 所有编程数据的备用电池保护至少5年
　　· 可选用汉化/网络版多媒体控制软件

　技术参数：
视频指标
带宽
15MHz
频响
10MHz范围内±0.5dB
信噪比
-55dB(Vp-p与有效值噪声之比)
邻频道串扰
-55dB,典型值在3.58MHz
输入之间串扰
-70 dB,典型值在3.58MHz
差分相位
≤1.5°
差分增益
≤1.0%
倾斜
0.5 %
增益
额定值±1dB
同程丢失
≥40dB
微分延迟
±1.0度
直流电平
0伏
切换
全交叉点矩阵完全切换
切换速度
小于16毫秒（典型）
复合视频信号
0.5～2.0Vp-p
视频输入
BNC插座，8～64路视频输入
视频输出
BNC插座,2～8路视频输出
数据指标
RS-232数据
3个RJ-45型数据插座
波特率（比特）
1200、2400、5400、9600
曼码控制码输出
4组5.08螺栓接口
波特率（比特）
36.5K
一般指标
电源
230VAC，50/60Hz
功率
30W
尺寸
高×宽×深89mm×482mm×332mm
安装
19″标准机架安装,高2U
重量
4.5Kg
工艺
机箱铝拉丝氧化工艺
温度
0℃-60℃
湿度
0-95%无冷凝
