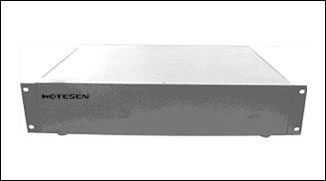

WTS28-92X系列多协议网络控制器
系统概述：
· WTS28-92X系列多协议网络控制器是与WTS68系列矩阵切换系统配套使用的辅助设备之一，可将LH键盘控制信号
转换为多种其他品牌矩阵系统的控制协议，从而达到控制其他品牌矩阵系统实现视频图像切换、摄像机上下左
右和镜头控制、预置点设置和调看、辅助开关的控制等基本功能的目的。
· WTS28-92X系列多协议网络控制器采用插卡模块式安装形式，插卡机箱为EIA标准19英寸3U机箱。一个WTS28-
92X系列多协议网络控制器由主控模块、协议转换模块、电源模块和插卡机箱组成。每个协议转换模块可以独立
设置为PHILIPS、或PELCO等矩阵主机控制协议，可根据需要选用不同的插卡模块。
· 单个WTS28-92X系列多协议网络控制器提供LH键盘协议到16个不同矩阵协议之间的转换。每个协议转换模块的面
板上都提供4个适配于绝大部分系统的通讯端口，支持RS-422、RS-232全双工和RS-485半双工通讯方式，波特率
600B-19200B可选择设置。可以实现4个AB键盘到64台其他各种品牌矩阵主机的连接和转换控制。 两台WTS28-
92X系列多协议网络控制器级联使用可以将连接的矩阵主机数量增加到128台。
· WTS28-92X系列多协议网络控制器通过站点号区分每个协议转换模块上 端口，将每个端口连接的矩阵系统分配
一个站点组号。在WTS68系列键盘上只要通过站点号就可以选择对应的矩阵系统进行控制。每个站点组包括10个
站点号，可用于控制最多矩阵主机的10个下级级联系统。通过级联WTS28-92X系列多协议网络控制器最多可以控
制1280个矩阵站点。
产品特点：
· 电源状态指示
· 控制码接收状态指示
· 19英寸标准机箱安装，模块化设计
· 4个LH50系列键盘码输入端口，具有不同的优先级
· 16个协议转换模块，协议可独立设置
· 64个矩阵协议输出端口，多种协议同时转换输出
· RS-422、RS-232全双工和RS-485半双工通讯方式
· 波特率600B-19200B可选择设置
· 最多可以控制1280个矩阵站点
技术参数：
数据指标
通讯方式
RS-232、RS-485或RS-422可选择
数据格式
1位起始位，8/9位数据位，1位停止位
波特率（比特）
可设置600到19200标准波特率
一般指标
电源
AC230V，50/60Hz
功率
35W
尺寸
136mm（高）×482mm（宽）×195mm（深）
重量
7Kg
温度
0℃-60℃
湿度
0-95%无冷凝
