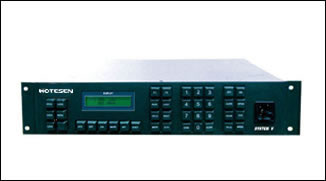

WTS68-50D/50R/50VDA/50VLD系列视频矩阵切换/控制系统
　系统概述：
　　· WTS68-50 系列视频矩阵切换/控制系统功能强大，可满足所有复杂的中小型安防系统工程的需求。可确保最高
　　　 的可靠性，同时还具有很高的性价比。

　　· WTS68-50 系列视频矩阵切换控制系统采用微处理器一体化设计，集视音频切换、前端设备控制、报警输入联
　　　 动、前面板控制键盘于一体。系统则最大可切换64路视频输入信号到16路视频输出，并且可配置多个控制键盘
　　　 或计算机图形工作站。通过WTS28系列解码器可对云台、镜头实现前端控制，也可以连接WTS88系列智能球进行
　　　 摄像机控制。支持三级以上的多种组网功能，以太网多级联网，穿透式多级联网等远程多级编程控制及网络功
　　　 能。单个2U机箱，可选台式或机架安装。可选控制码模块可分别为系统提供曼码及RS485控制协议，实现对曼
　　　 码及RS-485系统解码器及球形摄像机的控制；可选以太网接口模块，为用户提供了直接利用现有网络进行安防
　　　 系统控制的解决方案。系统可升级多级联网,远程多级编程控制及网络功能。

　　· WTS68-50 系列视频矩阵切换/控制系统具有3个RS-232端口，通过WTS28-81X系列通道扩展器可扩展为12个通道
　　　 。可连接WTS68-K系列键盘、SFT28-96X系列报警接口箱、WTS58系列多媒体控制软件等设备。4组控制码输出口
　　　 可连接WTS28系列解码器、WTS-50A系列音频箱等设备。

　产品特点：
　　· 最大64路输入16路输出
　　· 菜单综合设置
　　· 基于以太网控制
　　· 键盘对每个摄像机都可设定控制优先级
　　· 系统可划分为多个分区，可限定键盘的访问权限
　　· 64组自动切换，64组同步切换
　　· 35个定时调用时间，按星期自动调用切换队列或进行定时布撤防
　　· 五种不同的报警显示方式，三种报警状态清除方式
　　· 屏幕显示
　 　　摄像机标题，自带国标一、二级汉字字库
　 　　日期/时间格式可调整
　 　　摄像机号和监视器号，及其工作状态
　　· 3个RS-232通讯口，一个以太网通讯接口
　　· 4组控制码输出口可直接连接控制蔓码前端设备
　　· 自带16路报警输入，1路报警输出，可进行摄像机联动切换、预置点和辅助开关调用
　　· 外配SFT28-83，可控制其它各种品牌的前端设备
　　· 外配SFT28-96X，可输入最多64个报警
　　· 外配SFT-31X/33X，可联动控制灯光、启动录像设备
　　· 所有编程数据的备用电池保护，可通过系统备份软件将所有设置数据备份到PC机
　　· 系统之间可通过IP/RS-232联网进行分级、多级控制，包括网络编程、网络控制，具备网络对时功能

　技术参数：
视频指标
带宽
15MHz
频响
10MHz范围内±0.5dB
信噪比
-55dB(Vp-p与有效值噪声之比)
邻频道串扰
-55dB,典型值在3.58MHz
输入之间串扰
-70 dB,典型值在3.58MHz
差分相位
≤1.5°
差分增益
≤1.0%
倾斜
0.5 %
增益
额定值±1dB
同程丢失
≥40dB
微分延迟
±1.0度
直流电平
0伏
切换
全交叉点矩阵完全切换
切换速度
小于16毫秒（典型）
复合视频信号
0.5～2.0Vp-p
视频输入
BNC插座，8～64路视频输入
视频输出
BNC插座,2～8路视频输出
数据指标
RS-232数据
3个RJ-45型数据插座
波特率（比特）
1200、2400、5400、9600
曼码控制码输出
4组5.08螺栓接口
网络指标
视频编码
MJPEG/MPEG4
网络协议
HTTP，TCP，UDP
网络带宽
10/100MHz
一般指标
电源
120VAC/230VAC，50/60Hz
功率
30W
尺寸
高×宽×深89mm×482mm×332mm
安装
19″标准机架安装,高2U
重量
4.5Kg
工艺
机箱铝拉丝氧化工艺
温度
0℃-60℃
湿度
0-95%无冷凝
